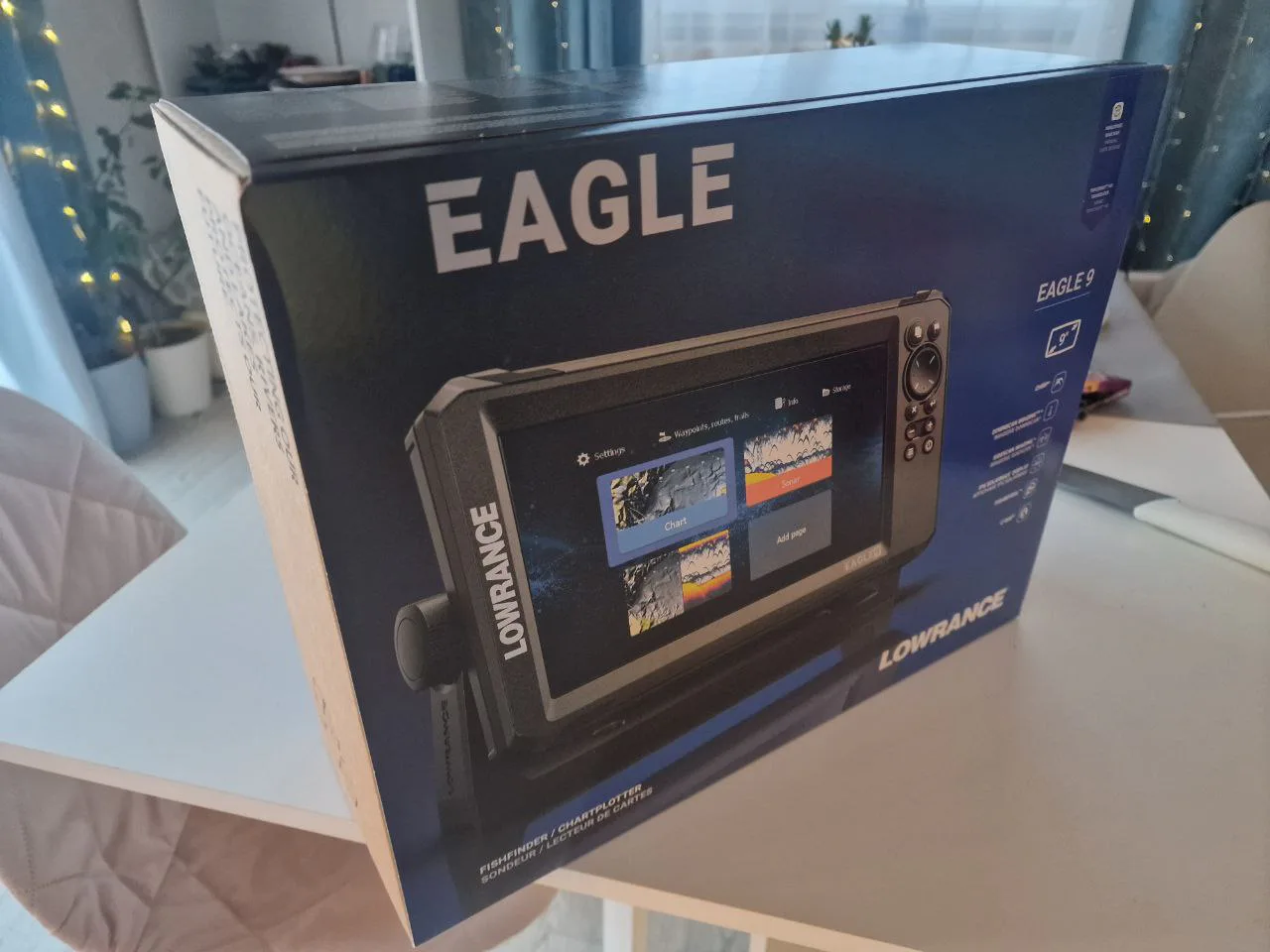

Еще на новый год жена подарила эхолот:
Первыми же делом встал вопрос - как крепить датчик к транцу. На маркетплейсах 99% решений - это струбцина на транец на ПВХ лодку. Из стационарных решений видел что делают из Т-образного паза, но колхозить что-то свое не было времени и желания. А те фабричные варианты, о которых люди писали, уже не продаются.

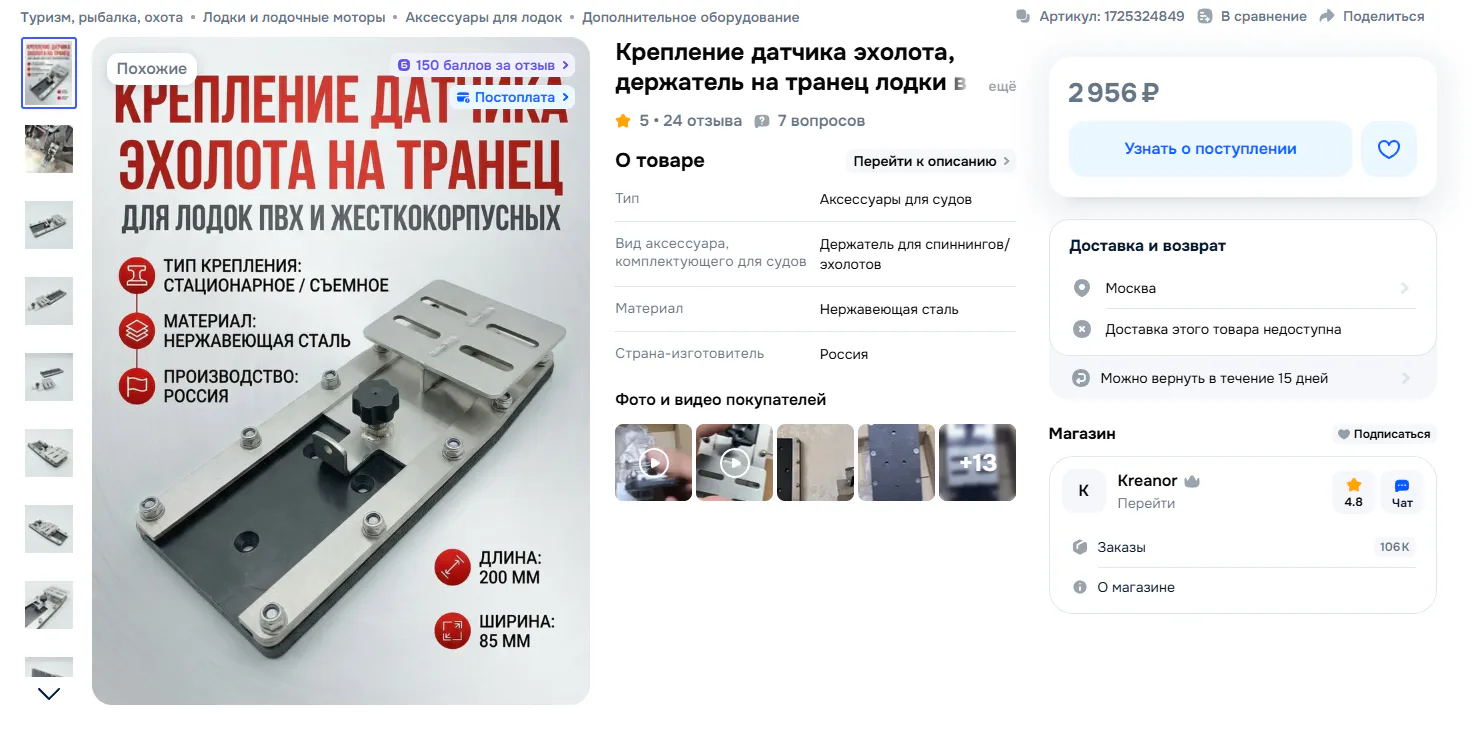

Было куплено крепление из нержавейки, с возможностью откидывать датчик наверх:

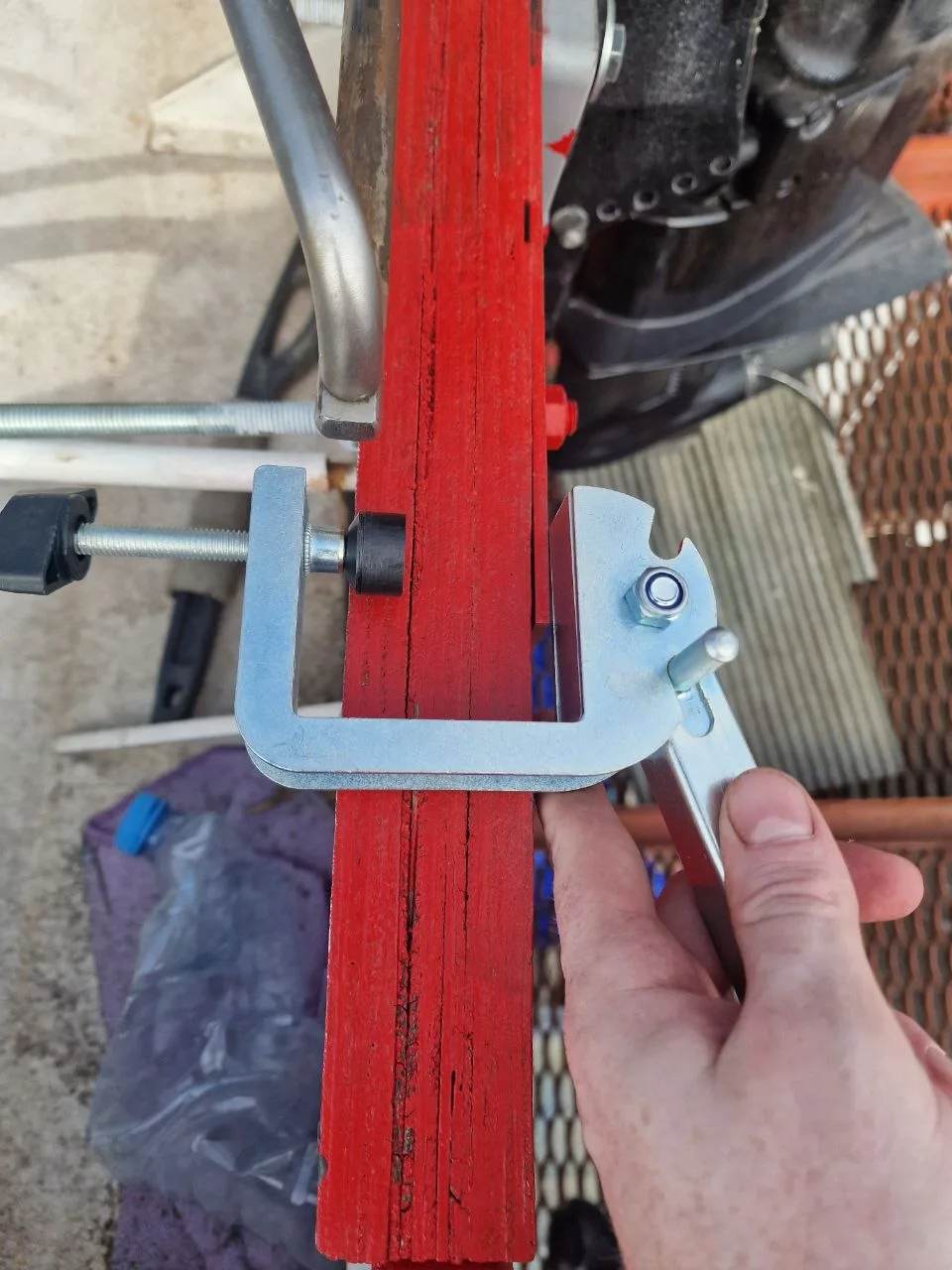

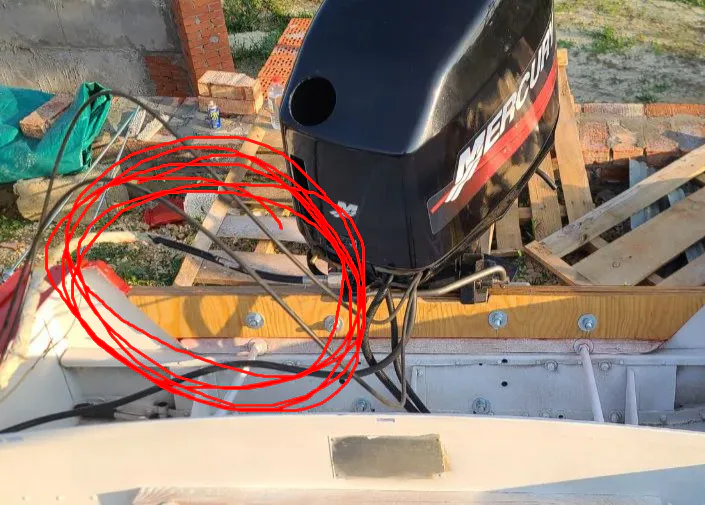

Крепление приобретено. Примеряю и понимаю, что рулевой трос мешает струбцине. Я собирался ставить датчик справа от эхолота, между мотором и реданом. Да и толщина транца не позволила бы без подпиливания транца установить крепление:

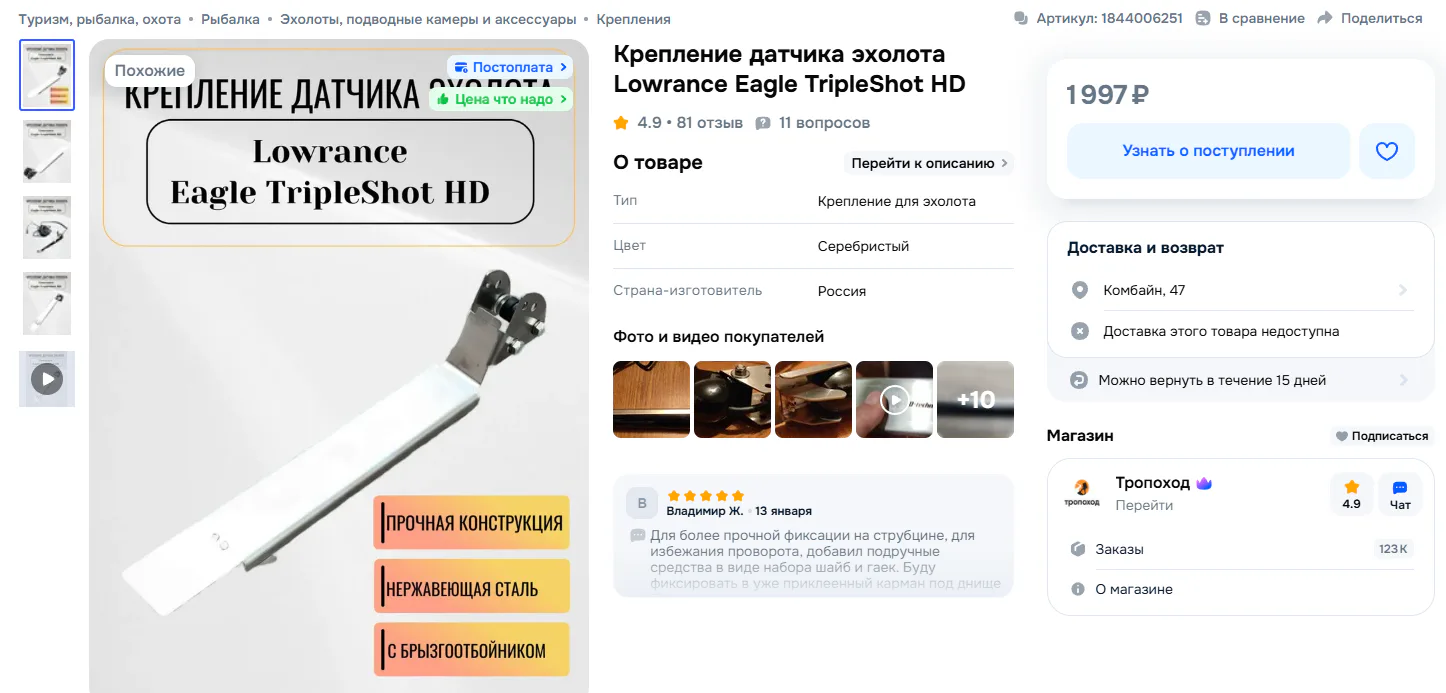

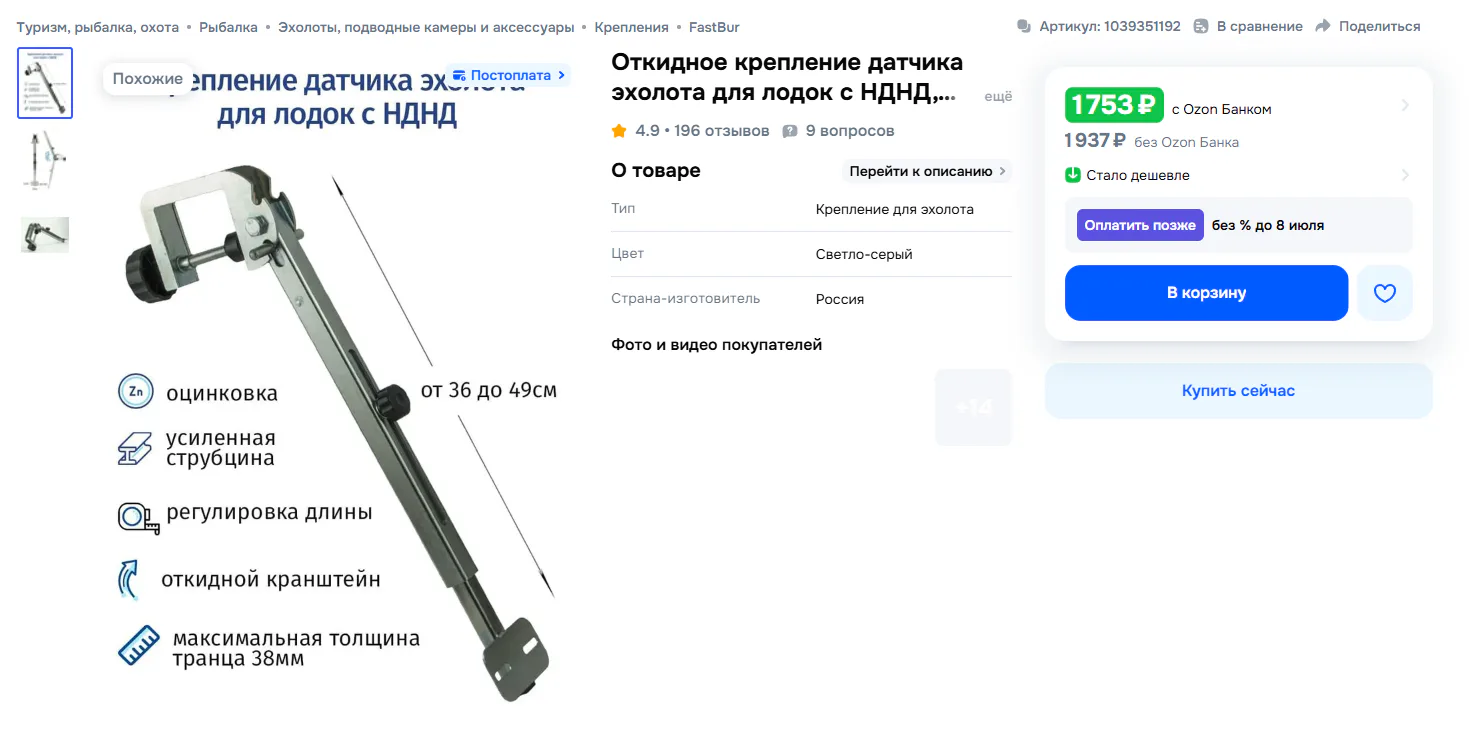

Возвращаю крепление, ищу новое. В итоге нашлось такое + крепление датчика для Tripleshot HD:
https://ozon.ru/t/wGVTzgP , https://ozon.ru/t/mOrhITK

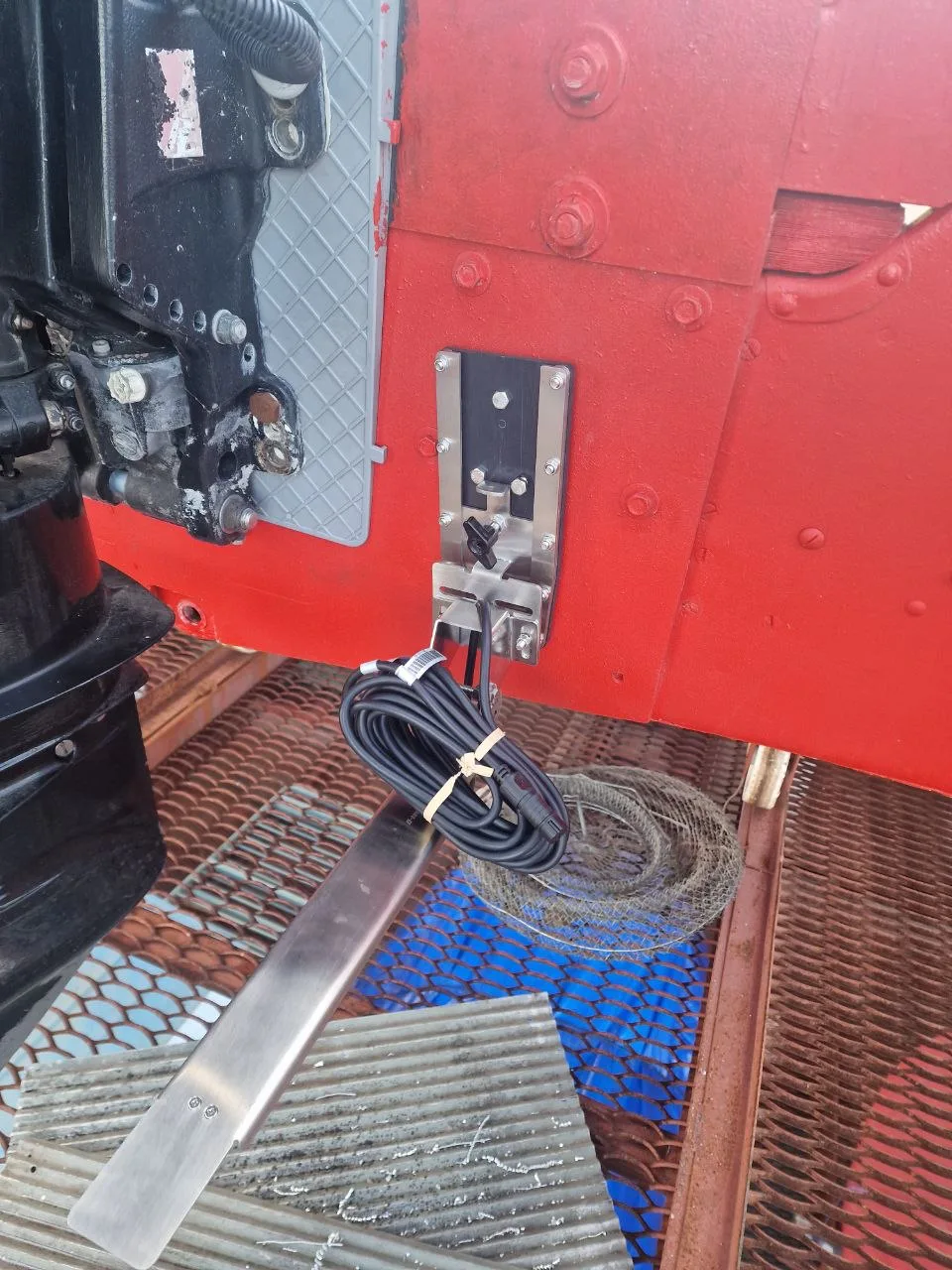

Криво-косо крепеж был установлен. На фото оно наживлено на болты, но нужны потай-винты, чтобы работала регулировка по высоте:

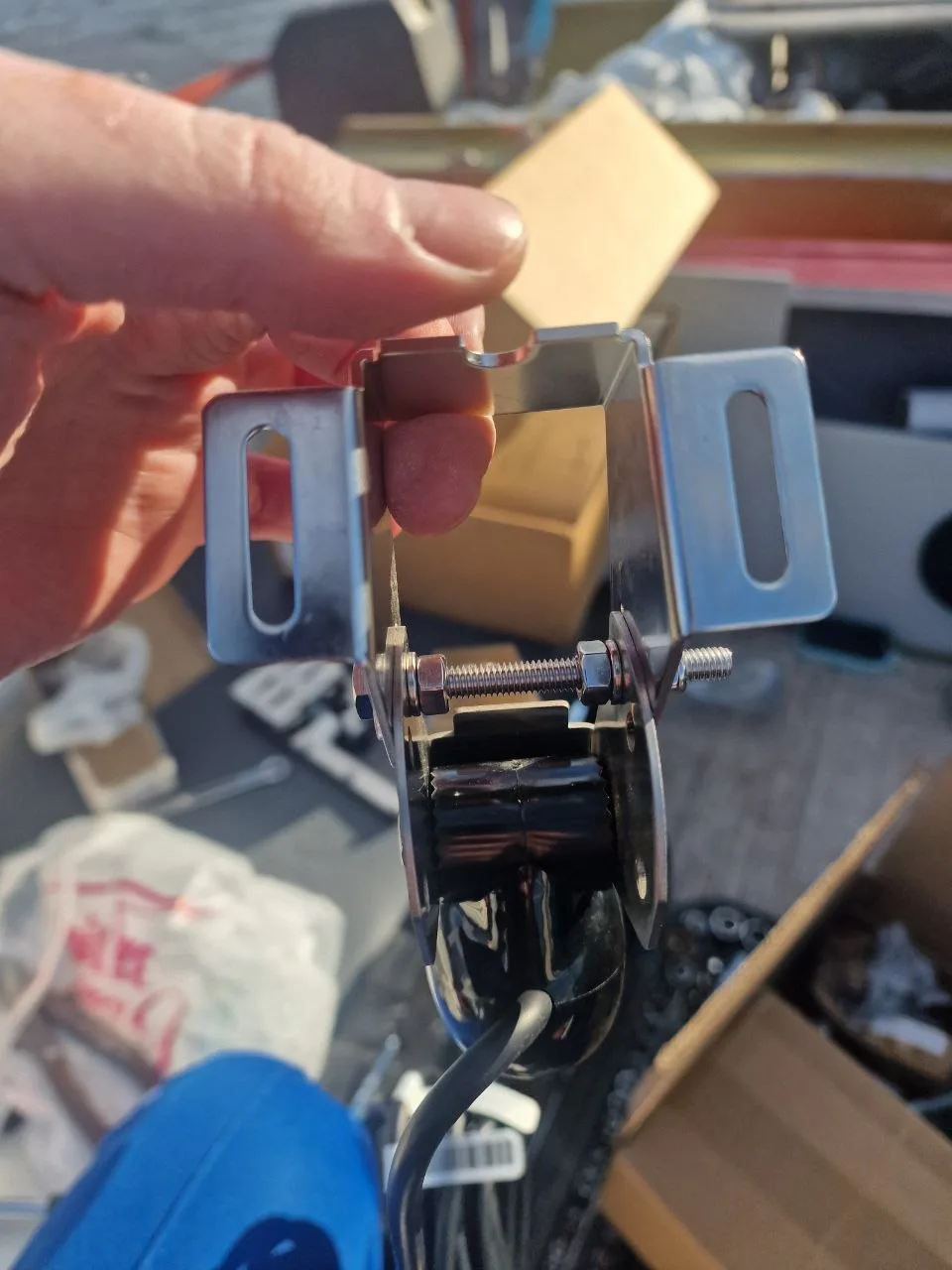

Несмотря на кривую установку, на самом креплении есть возможность поймать горизонт датчика двумя болтами. Из-за того, что с креплением датчика не было втулки, пришлось чуть помучаться с установкой уровня датчика, чтобы он не откидывался наверх на волнах. Зафиксировал на две гайки изнутри:
Схема работает. Уже три выезда и датчик не сдвинулся.
Ну что ж, датчик повесили, теперь экран. С ним тоже пришлось поломать голову.

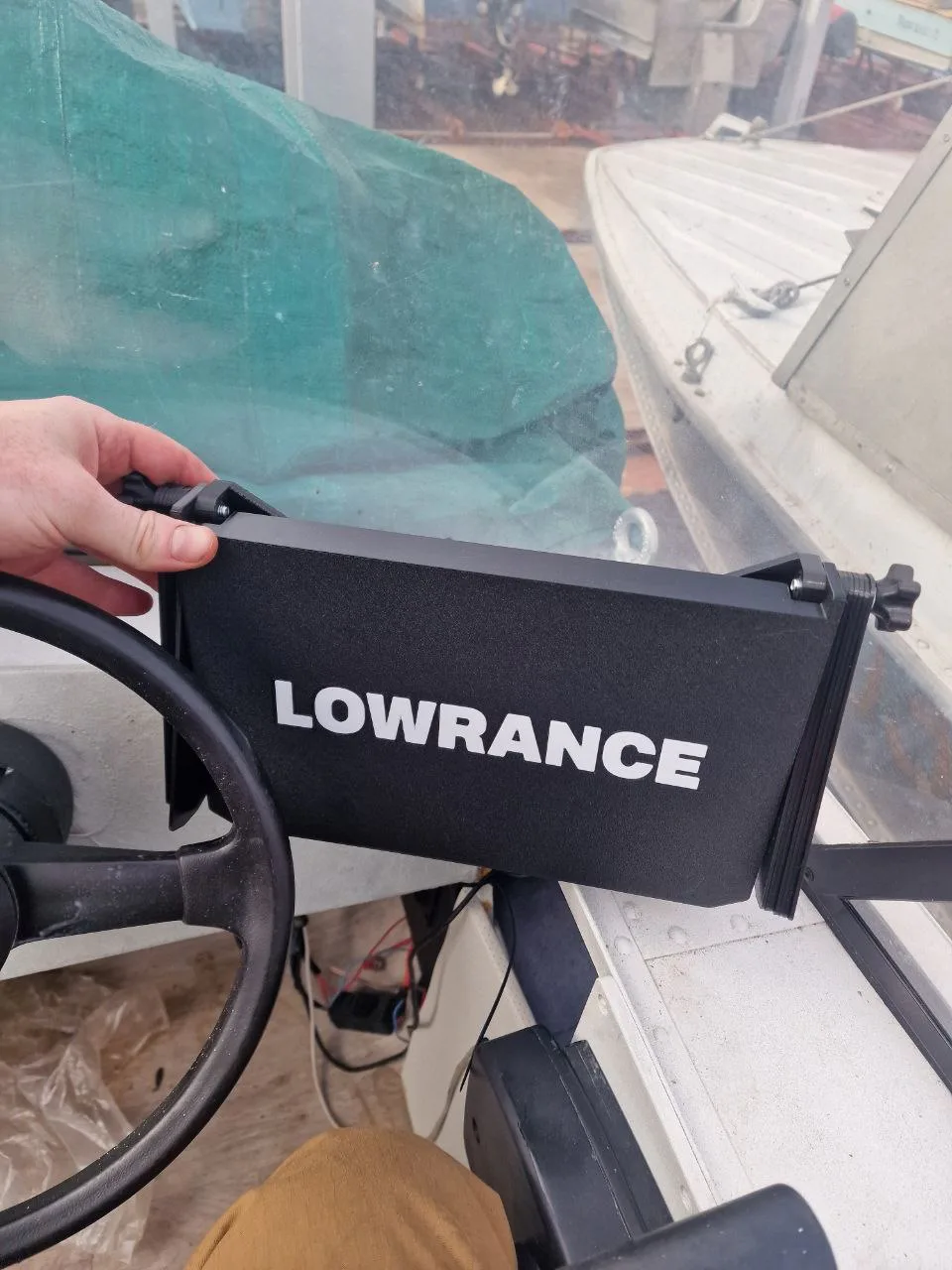

Дополнительно к нему я приобрел козырек со шторками, но с этим козырьком экран физически не помещается между экраном и рулем:
Козырек выкидываем. Думаем как расположить экран. думал закрепить с пассажирской стороны на торпедо или с боку, но этим пользоваться будет невозможно.

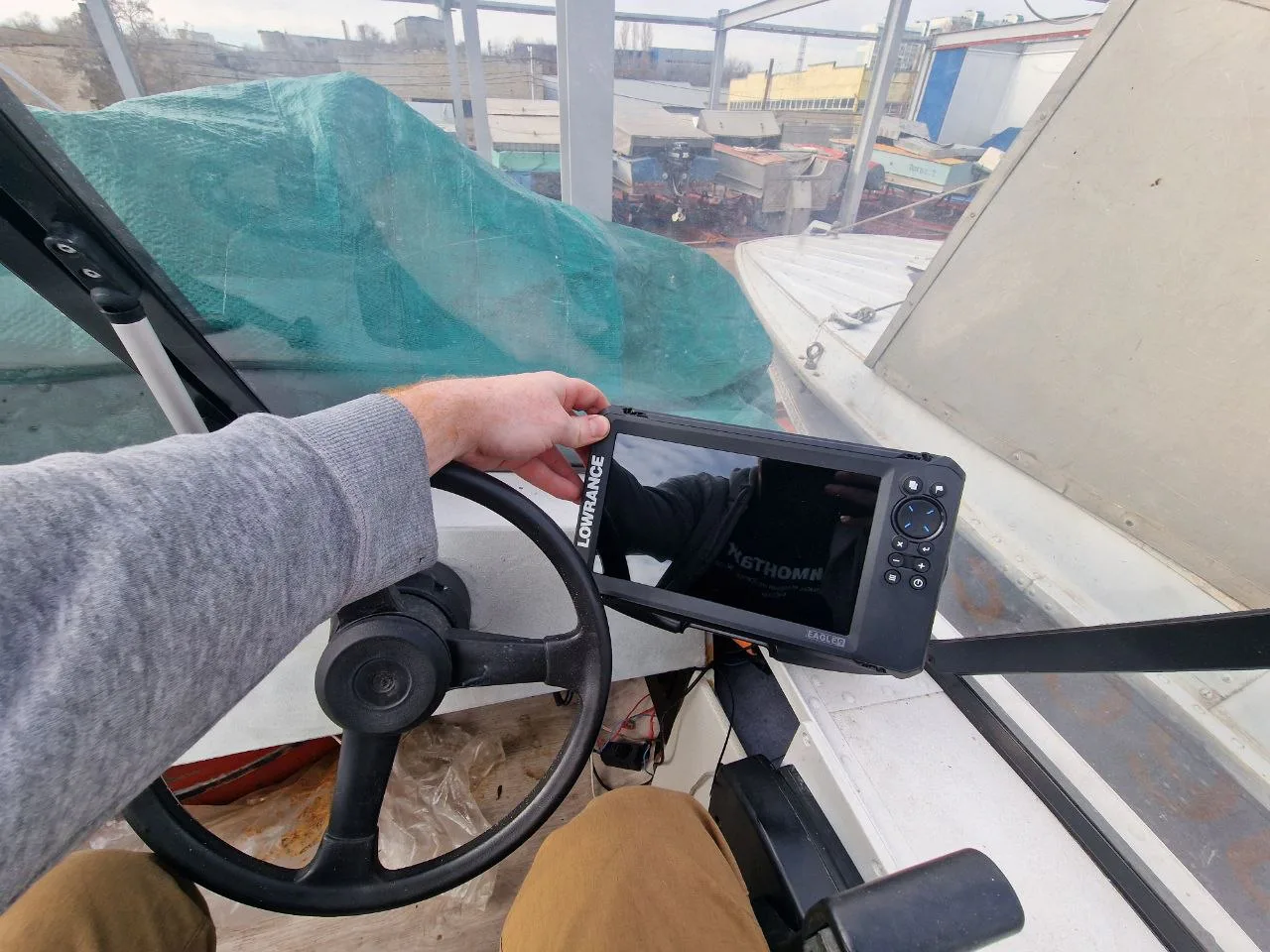

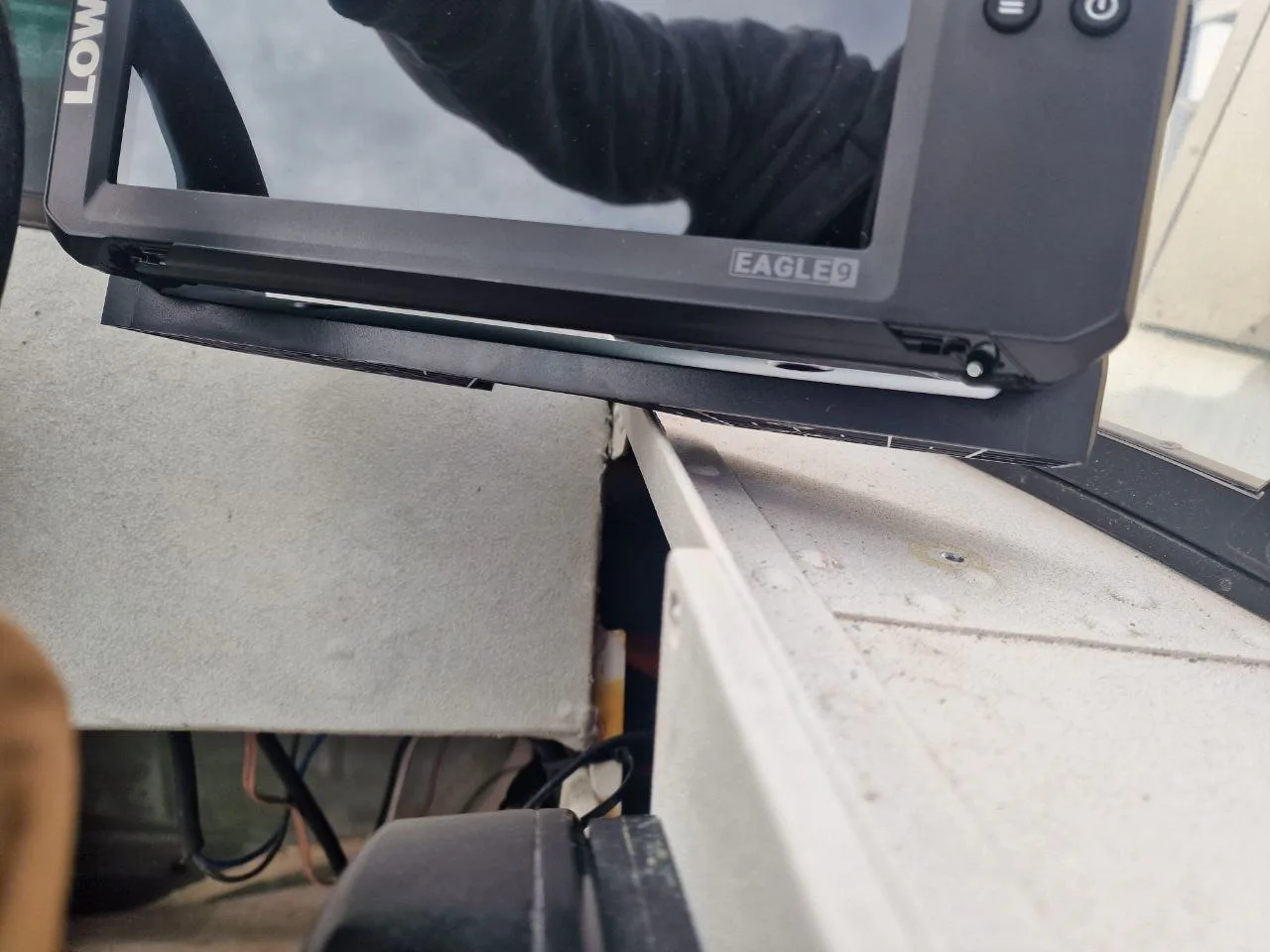

Нашлось единственное положение, которое позволит разместиться экрану так, чтобы не сильно мешать рулю (штурвалу ⚓). Но в таком положении нужна проставка, чтобы закрепить штатное крепление экрана:

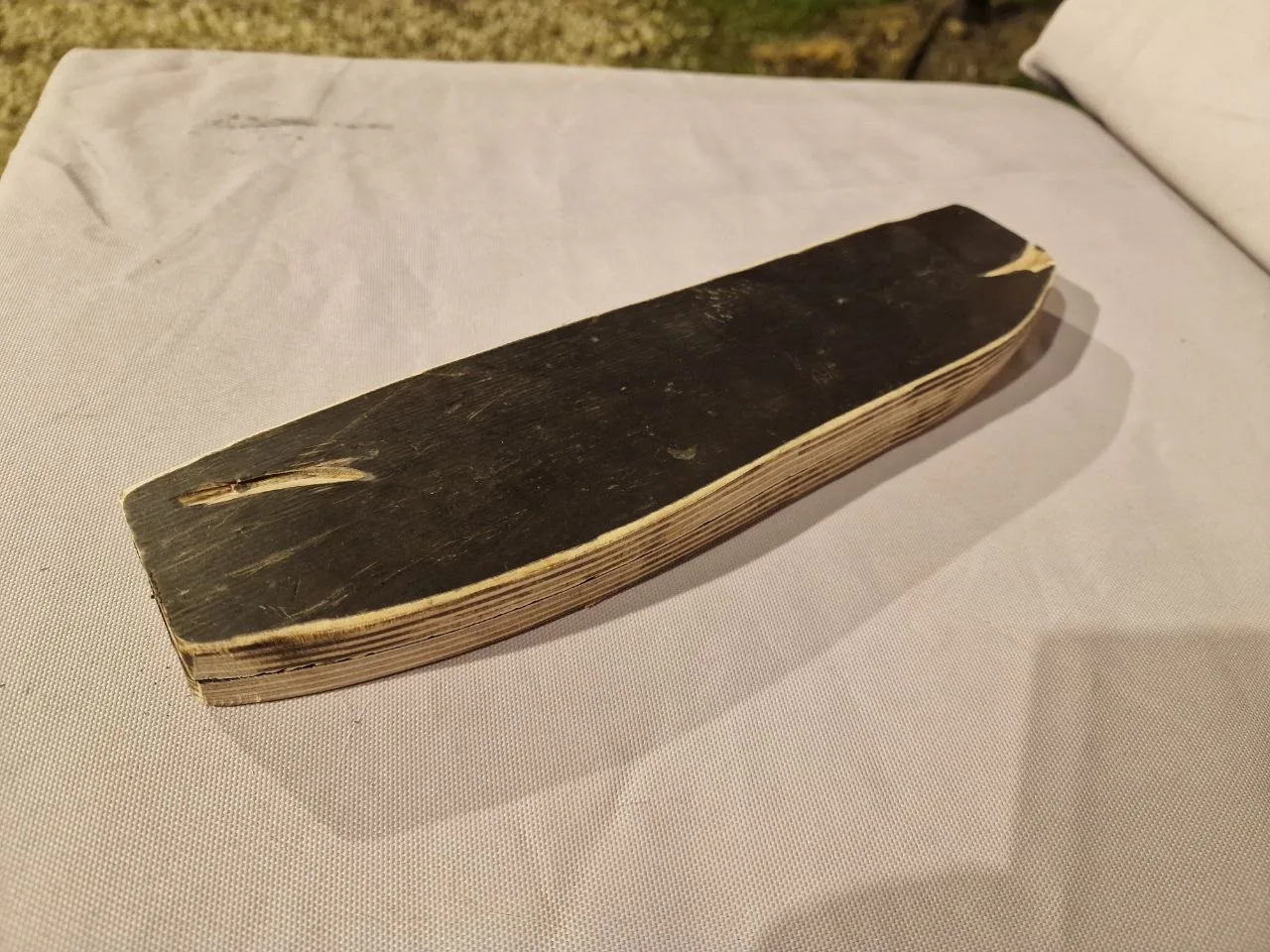

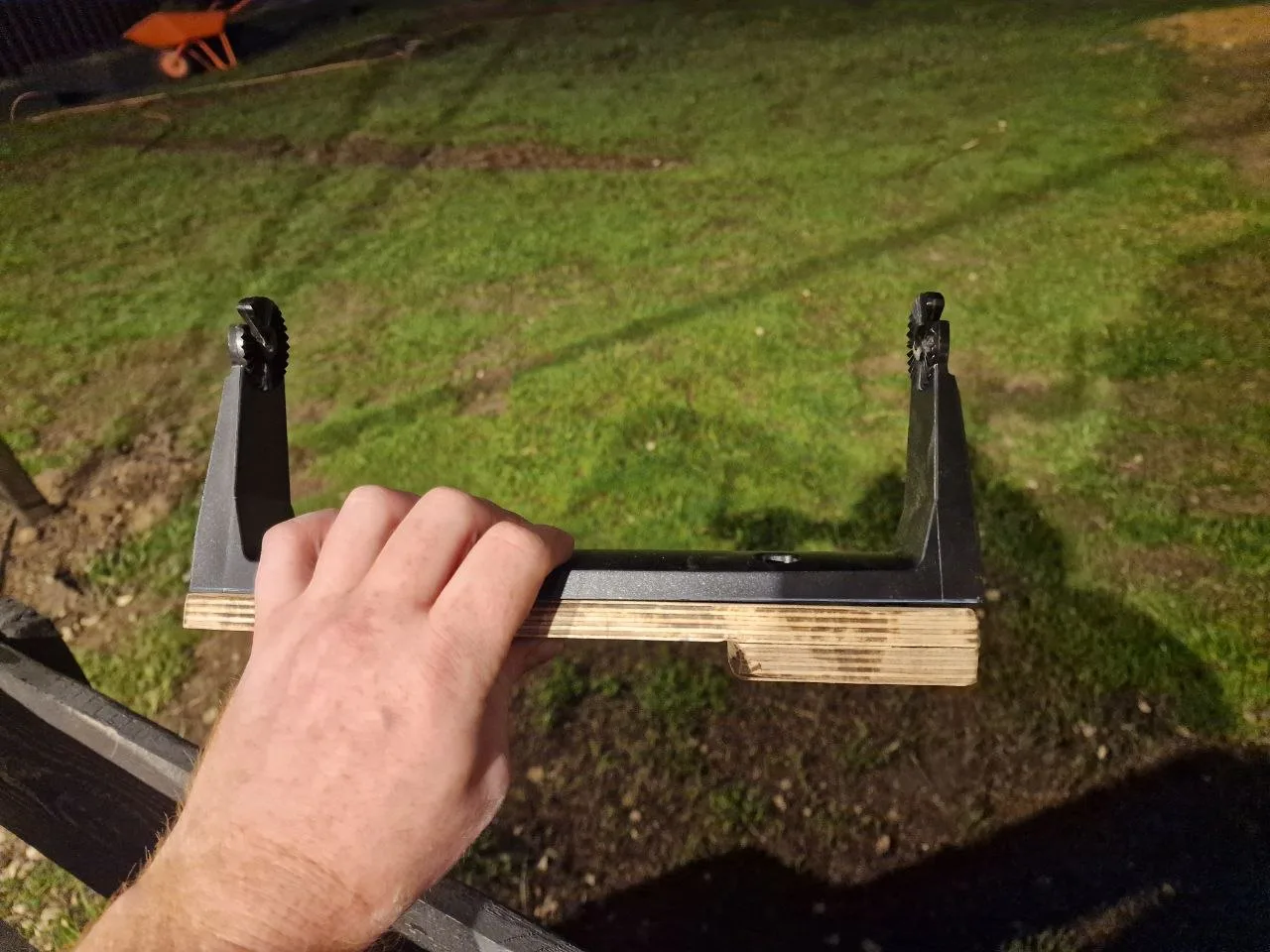

Дома выпилена проставка из транспортной фанеры, из которой и боковины салона:

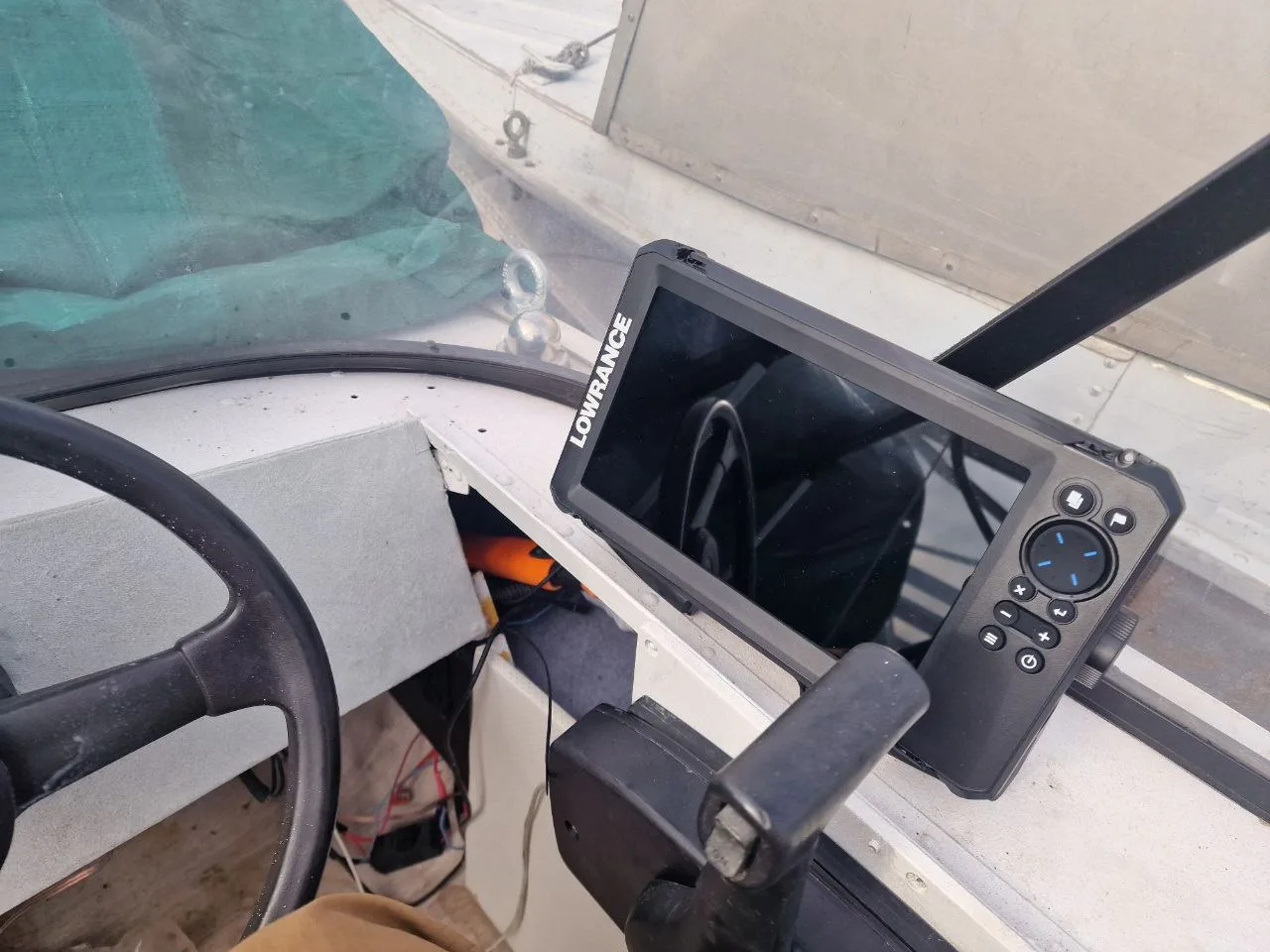

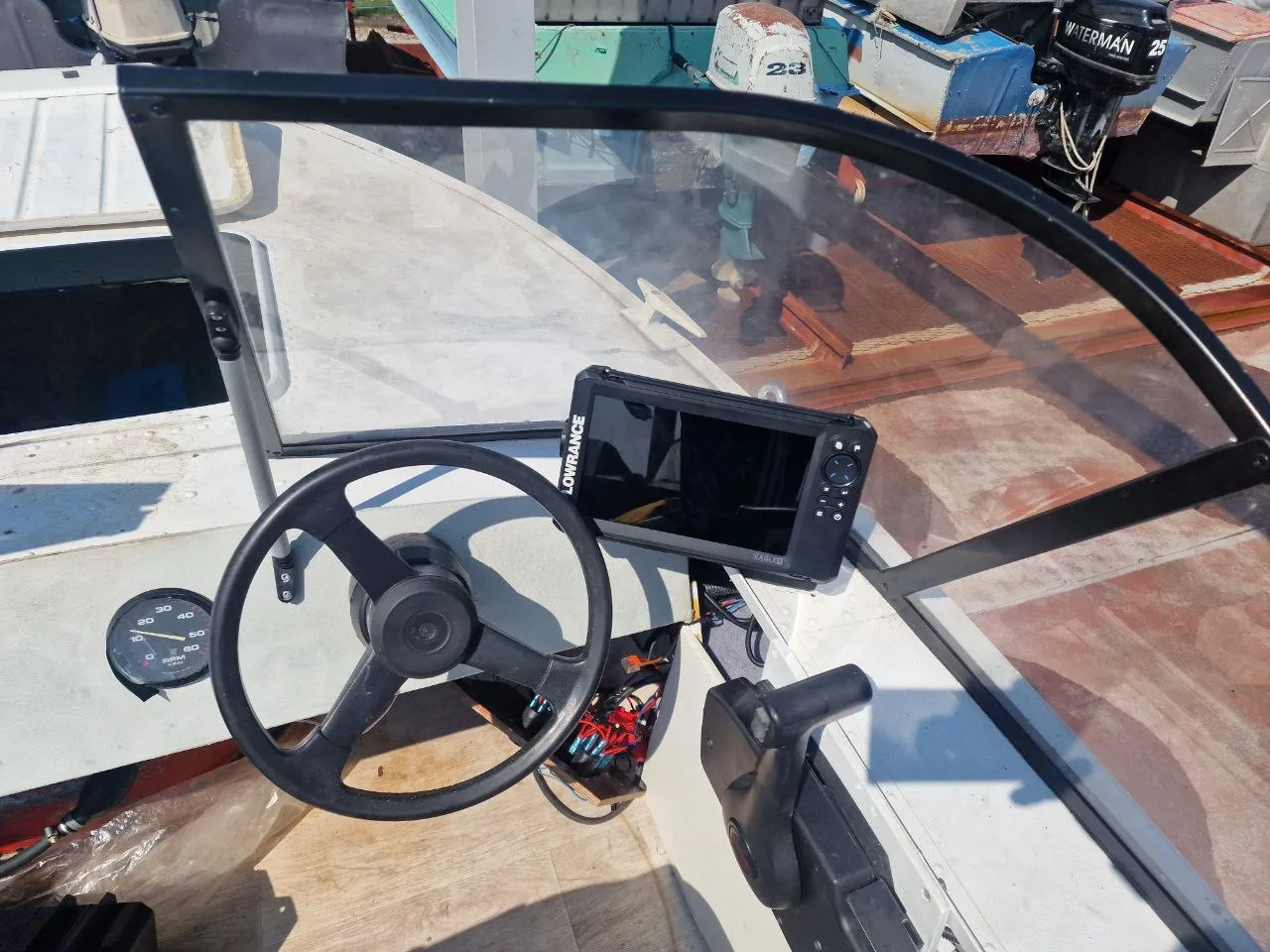

Примеряем - подходит. Ставим экран, подключаем все провода и радуемся)
Как обычно, любая доработка у меня не обходится без работы напильником - ведь просто купить и поставить не получается. Надеюсь, этот длинный пост о простом, казалось бы, действии - поставить эхолот, станет кому-то полезным.
P.S: Пока писал пост, случайно его отменил и все слетело. После этого делал функционал черновика, чтобы люди не теряли набранное сообщение 😅
Всем НХНЧ!
